為推進鄭東新區城市排水防澇設施和應急管理能力建設,鄭州新鼎自動化科技有限公司對標國內先進地區和國家最新要求,依照先進性與實用性并重的原則,為鄭東新區市政管理部門建設了智慧排水調度與泵站信息化遠程監控調度中心(以下簡稱監控調度中心)。
一、建設目標
1、采用物聯網和信息通訊等技術,通過合理的監測點位和監測設備布控,加強現場情況監測;
2、增強對泵站工況、雨情、橋區排水、河道水情、道路交通、現場搶險等現場實時感知能力;
3、為防汛指揮提供可靠的監測預警和決策依據;
4、實現泵站“有人巡視、無人值守、自動運行、集中監控”的管理模式,提高安全保障度和運行效率,降低運營成本;
5、提升鄭東新區市政泵站和排水調度的管理服務水平。
二、建設原則
工程以國家法律法規及標準為準則,圍繞城市防汛工作的總體要求,結合全國城市排水管理規劃,堅持“科學規劃、統一標準、先進可靠、分步實施”的原則,預留后期新建泵站的接入接口,實現功能獨立與平臺統一相結合,構建基于“互聯網+”的智慧排水調度與泵站信息化遠程監控調度中心。
三、項目配置詳情
1、設計規模為15.0m3/S。共有6臺220KW的潛水軸流泵,其中2臺變頻控制,4臺220KW潛水泵電動機采用軟啟動。當七里河水位低于83.66m時雨水自排,水位高于83.66m時泵站強排。

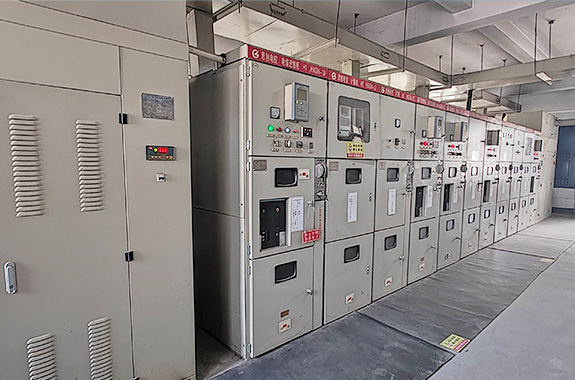

3、泵房?jī)?nèi)設高壓配電間、變配配電間及控制室各1間,控制室位于設備用房二樓。
4、泵站設備控制分三級實現,控制優先權等級由高到低依次為:現場(機旁)控制級、PLC就地自動控制級、監控中心遠程控制級。
5、水泵組共6臺雨水泵,2臺變頻分為2組,采用分級水位控制。
6、博學路雨水泵站主要設置自控系統、通訊系統、視頻監控系統、語音對講系統、IP電話及可視對講門禁系統等。

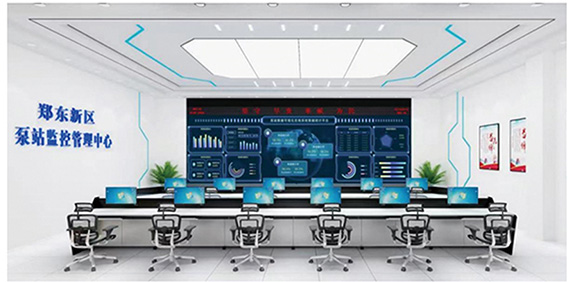

7、監控管理中心設置大屏幕顯示系統、監控計算機(熱備冗余)、服務器、以太網交換設備、打印機等構成計算機局域網,采用星形萬兆以太網方式連接,各計算機互相通迅、資源共享。
8、本項目自控系統元器件均選用國內外一線品牌,系統主要低壓元器件采用施耐德公司產品,變頻器和軟啟動器件均采用ABB品牌產品,PLC采用西門子S7-1500系列產品,視頻監控系統均采用??低暺放啤?nbsp;

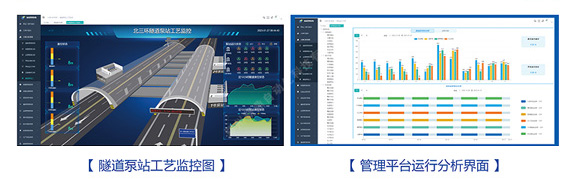

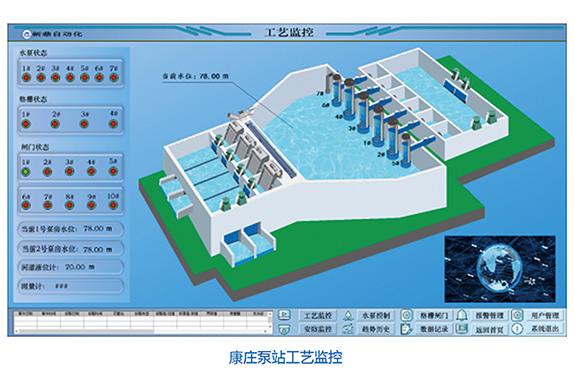

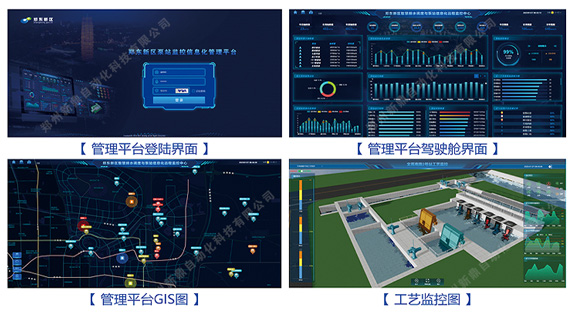

9、監控管理中心設置信息化管理軟件,實現管控一體遠程監控。對所有雨水泵站、污水泵站、水位監測點、排放口等的實時數據進行采集對所述泵站的生產、運行情況進行全方位總體監控,結合視頻雨水情監控,實現區域級生產監控管理科學統一調度,提高管理部門對整體信息的掌控管理水平。
參考國家法律法規及標準:
1、2021年4月25日國務院發布的《關于加強城市內澇治理的實施意見》
2、2021年10月21日河南省政府辦公廳印發的《河南省城市內澇治理實施方案》
