項目名稱:鄭東新區智能化雨水泵站
項目概況:
新鼎科技承建的康莊智能化雨水泵站服務面積達到了83.5公頃,設計排水能力為每秒8立方米。一共有6臺潛水軸流泵,其中使用5臺,備用1臺。這些泵的搭配也很講究:4臺大泵,每臺流量2立方米/秒,功率200千瓦;2臺小泵,每臺流量1立方米/秒,功率90千瓦。此外,為了方便檢修和處理初期雨水,還設置了2臺固定式潛水排污泵和1臺移動式軟管泵。另外,閘門操作是手電兩用的,非常智能化。

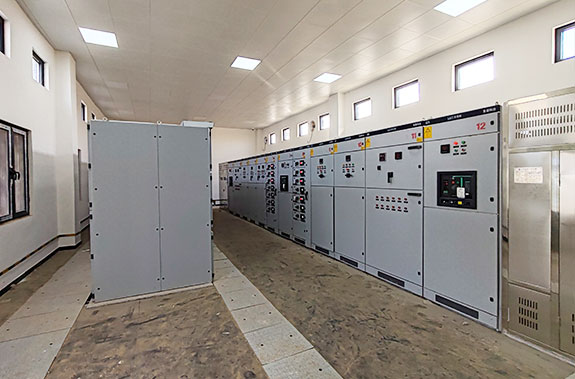

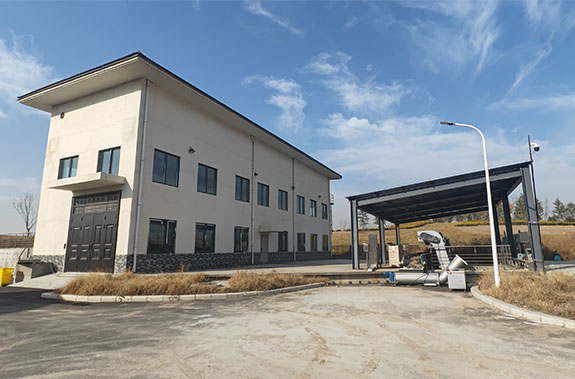

泵站內部設施齊全,有雨水泵房、配電室、高壓室、控制室等,還包括辦公房和圍墻大門等各種附屬設施。為了更好地排放雨水,這里還裝有格柵、集水池和出水池等設施,廠區內的給排水系統也是一應俱全。 在工作模式上,康莊泵站采用了自排和強排相結合的方法。高河道水位時,通過泵站提升強排入河;低河道水位時,可以自流入河。格柵除污機是通過水位差和時間控制來自動啟動,如果水位差超過0.2米時就會開啟,同時皮帶輸送機和壓榨機也會同步啟動,并在格柵停止后繼續運行2分鐘。
各個潛水軸流泵根據集水池的水位由自控系統來自動啟停。當下雨時,集水池水位達到77.95時,第7號潛污泵啟動,將初期雨水提升后排入市政污水系統;水位達到78.15時,第7號泵停止運行。接下來,每當達到新一層次的高度,就會依次啟動更多的泵器。在極端暴雨情況下,當集水池滿管壓力流且水位繼續上升至80.70時,會啟動1號備用泵。隨著雨停和水位降低,水泵會按反向順序依次停止。投運以后,這6臺主要潛污泵將交替使用,同時可以根據實際情況調整啟停順序。

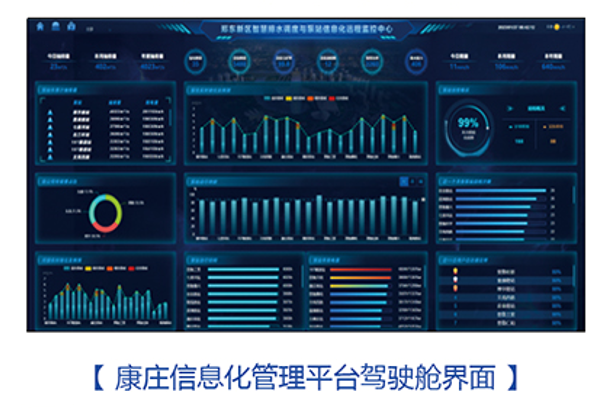

電氣控制主要采用PLC自動控制和現場控制兩種模式。當現場控制柜設為自動模式時,設備會按PLC程序運行,而操作人員則通過監控設備進行人工操作。整個自動系統包括PLC、通訊、視頻監控等多個子系統。 這個項目自控系統里的元器件都是選用國內外頂尖品牌,以確保工程質量。其中低壓元器件用的是正泰品牌,PLC采用了西門子的產品,而視頻監控、門禁系統等用的是??低暤脑O(shè)備。此外,IP廣播系統則選用了ITC的產品。
▼
