工程案例
 / 智慧倉儲及機器人碼垛類自動化系統工程
新鼎科技案例 | 糧倉電氣控制-大連興澤制麥 21 萬噸筒倉電氣自動化控制
來源:新鼎科技
發布時間:2024-10-19 16:35:57
瀏覽量:9次


一、項目概要:

 大連興澤制麥有限公司位于遼寧省大連市,始建于1978年,是一家以食品制造業為主的的中外合資企業,連續多年被評為大連市百強企業。大連興澤制麥公司的新建 21 萬噸筒倉電氣自動化工程由新鼎自動化科技承接。整個系統包括筒倉電氣、自動控制整體設計、采購、包裝運輸、安裝、調試、人員培訓、保修等。兼具自動化操作、穩定化控制、遠程數據采集、遠程控制及故障診斷等功能。實現高效管理,保證糧食管理的高質量和安全性。

二、 項目地點:遼寧省大連市

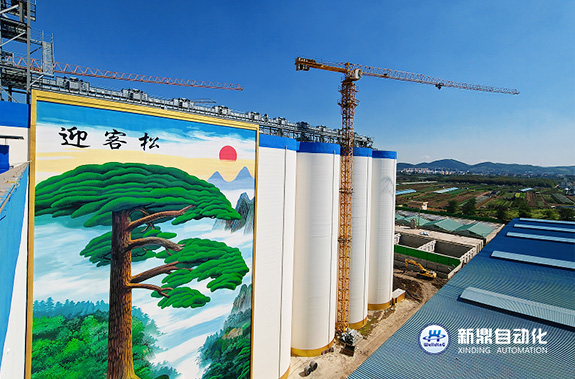

新鼎科技糧倉電氣項目

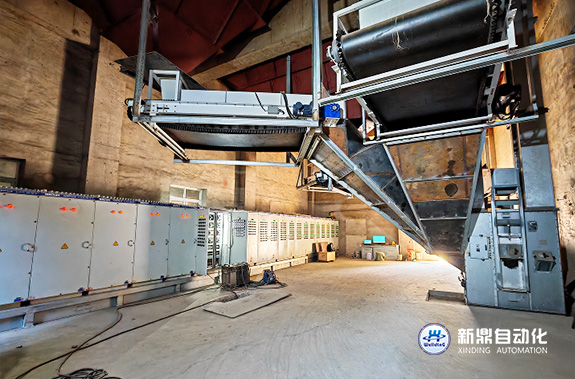

 三、項目硬件配套: 項目由倉上自控和倉下自控組成,硬件包括操作員站兼工程師站(工控機、計算機操作臺、顯示器、UPS電源)、低壓電控柜、智能儀器儀表及執行器組成。

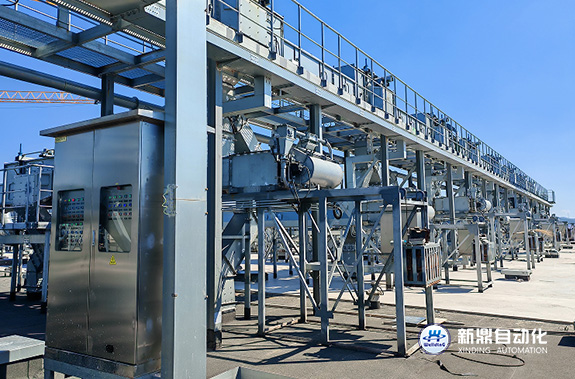

新鼎科技糧倉電氣自控項目

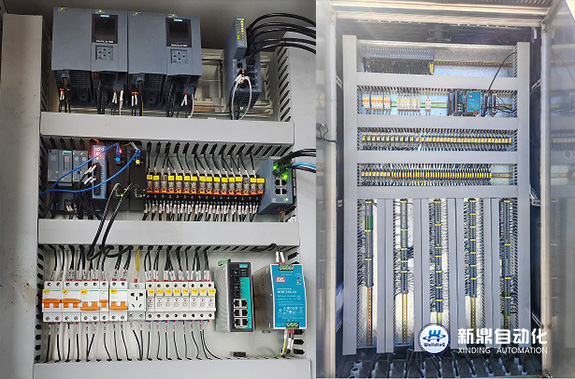

 四、項目控制系統: 控制系統采用工業控制計算機(IPC)、組態軟件(HMI)和可編程控制器(PLC)為核心設備,實現設備聯鎖和順序控制。


 五、筒倉通信特點:

 系統采用開放的通信協議組建控制網絡,具有遠程數據采集、遠程控制及故障診斷等功能,完美實現工藝參數調整和電氣設備控制的有機結合,精美的工藝流程畫面、完善的工藝參數分析、交互式報表、故障診斷與恢復、人性化操作和智能控制相配合,遠程數據采集、遠程控制及故障診斷,全方位監控生產過程,為管理決策、質量監督和生產控制架起溝通的橋梁,為生產調度、質量監督及管理管理決策提供可靠運行參考。

 六、項目履約情況: 于2023年10月20日簽訂合同,進入項目設計階段,2024年8月19日完成設備生產,2024年10月19日完成調試、人員培訓、驗收完畢。

 七、項目工藝特點簡介:

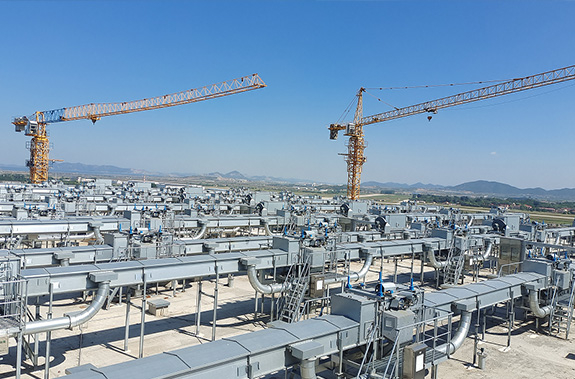

 整個系統以先進的控制思想為指導,從實用、可靠、平穩運行和技術先進性的角度考慮進行設計、配置與實施,能夠很好滿足生產過程的需要,實現過程參數的穩定化控制,為提高工藝操作水平和管理水平創造了條件,有效提高工作效率,改善工作環境,降低勞動強度,提高糧食質量。 本期工程在倉下二樓控制室設置PLC主站和1套工程師兼操作員站,在倉頂配電室設置1套PLC遠程I0分站和1套工程師兼操作員站,另外在倉頂、倉底合適位置設置PLC遠程分站,通過通訊光纖與電控室內PLC主站進行通訊。 對于每臺電機,保證生產安全的信號均以硬接線的方式接入二次回路,這些信號包括過載保護、短路、緊停。在自動和手動操作方式下,均能可靠停機,確保人員設備安全。其他檢測裝置的信號送入PLC內,由PLC控制報警或停機。 根據設備的工藝需要設置限位、堵料、跑偏、氣壓、失速等傳感器。倉內設有雷達料位計和低料位檢測。所有設備保護開關,均需要做到斷電報警功能。


控制系統提供手動和自動兩種控制方式,手動控制為現場手動操作。現場設備電機附近集中設置操作箱,箱上設有啟動、停止按扭。當控制室主PLC柜上選擇開關位于“現場”位時,為現場手動方式,可以通過機側操作箱機啟停按鈕對單臺電機進行控制;當選擇開關位于"遠程時,為自動方式,通過PLC對其進行控制。 控制系統利用PLC實現設備聯鎖和順序控制。實現作業線逆糧流啟動,順糧流方向停止故障時故障點上游設備立即停車的工藝要求。除塵設備先于輸送設備啟動,在輸送設備停止后延時停止。

過程監控及生產數據采集: 操作計算機以畫面方式顯示生產過程的實時狀態、設備和流程的運行狀態,接受操作員的對設備和流程的指令。并具有自動故障報警、自動記錄和打印報警和事件、記錄和顯示歷史或?qū)崟r數據的功能。生產過程數據、報警數據、操作過程信息都能夠自動儲存在服務器硬盤上。通過數據接口軟件,將管理系統所需的生產數據進行格式轉換等處理,自動寫入管理信息數據庫,實現管理層和控制層的無縫連接。倉上、倉下各設置一套工程師兼操作員站互為熱備系統,有多級權限設置功能,只有具備相應授權的人才能進入系統進行允許的操作。
