1、污水廠plc控制系統整體設計

     新鼎科技污水廠plc控制系統平臺從行政規劃、設計、建設、運營、監管等方面為污水廠提供生產運營、安全管理、水質監測、故障預警、數據查詢、專家決策等實時、豐富、準確的信息化管理服務；為分析、決策提供大數據支持；為無人值守、應急處置、節能減排、工藝改進實現智能化、精準化統一的管理技術手段。

2、污水廠plc控制系統的模式

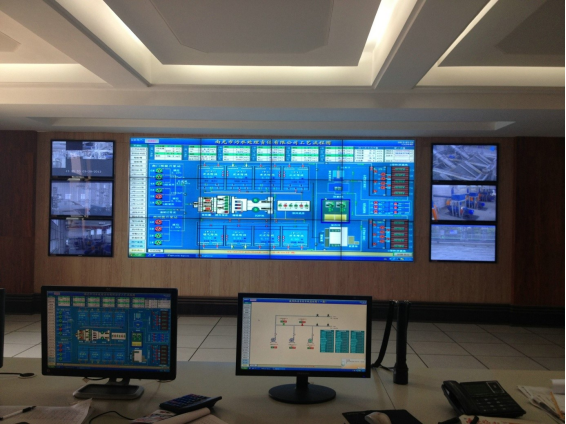

      （1）遠程模式：通過中心控制室的計算機鍵盤或鼠標，操作人員可以控制全廠所有可控電氣設備的啟/停。

      （2）自動模式：計算機控制系統中的PLC站通過其內部控制回路完成各生產環節的自動控制。這種控制模式是污水廠正常運行方式時的常用模式。

      （3）手動模式：通過現場控制箱柜的操作按鈕對設備進行手/自動切換和手動控制。主要用于單機設備調試及維修狀態,正常時切換開關應處于自動檔。

 3、污水廠plc控制系統軟件功能

      1）數據實時監測與處理功能

      系統所監測的數據在相應的畫面和表格中顯示，并具有隨機點測某個端站和巡測整個系統端站的功能。能對數據自行進行大值、小值、平均值、累加值進行統計。

      2）圖形處理功能

      根據數據庫繪制實時曲線圖和歷史趨勢曲線圖。

      3）自動報表生成功能

      根據需要按不同的時間周期生成日、月、年報表，也可按參數名稱自動生成報表。對水質監測項目的COD、氨氮、PH、電能、流量、動力設備等信息中心自動匯總生成全區水源水質日?qǐng)?bào)表。

      4）歷史數據存儲功能

      ①歷史數據存儲時間可組態，如定時存盤時間間隔可在1分鐘、10分鐘、30分鐘、1個小時之間選擇。

      ②具有數據導入、導出功能，便于系統進行數據備份、恢復和進行數據對比分析。

      ③支持?jǐn)帱c(diǎn)續傳和數據緩存、補調功能：對網絡故障、設備通訊失敗等異常情況導致數據缺失進行數據補調，保持歷史數據完整。

      ④歷史趨勢數據保存周期大于3年。

      5）實時/歷史趨勢查詢、實時/歷史報警查詢功能

      可以以時間段、監控區域、監控點位、監控?cái)?shù)值為條件查詢，歷史數據以表格和曲線圖輸出。

      6）自動報警功能

      報警包括：網絡斷線報警、設備通訊失敗報警、參數超標報警等。報警參數可靈活設置，并和管理人員的手機綁定，發生報警時自動發送短信告知。

      7）輸出、打印功能

      各種報表、查詢信息、報警信息能在屏幕上顯示及打印輸出。

      8）信息發布功能

      利用短信、微信或郵件將系統中非常重要的事件按級別、按時段在不影響領導的日常生活的前提下，發送到相關的人員手機上。除極其嚴重的報警在夜間發送外，一般的事件在早晨8:00鐘后發送給領導，日間事件實時發送。具體的短信發送策略可以用戶自定義。

      9）系統管理功能

      ①登錄管理、用戶權限管理。
      ②數據監控終端（RTU）的遠程參數設置。
      ③通訊狀態檢測與監視。為提高通訊可靠性，系統要具備有通訊狀態檢測和監視功能，實時診斷通訊狀態和鏈路連接情況。

      10）WEB瀏覽功能

      ①通過WEB瀏覽系統，各子系統間的數據傳輸可通暢的進行，減少了數據的孤島現象。

      ②通過WEB瀏覽系統，協同領導、管理人員和所轄的污水廠領導和管理人員可以通過網絡獲取所關注的污水處理廠運行信息。

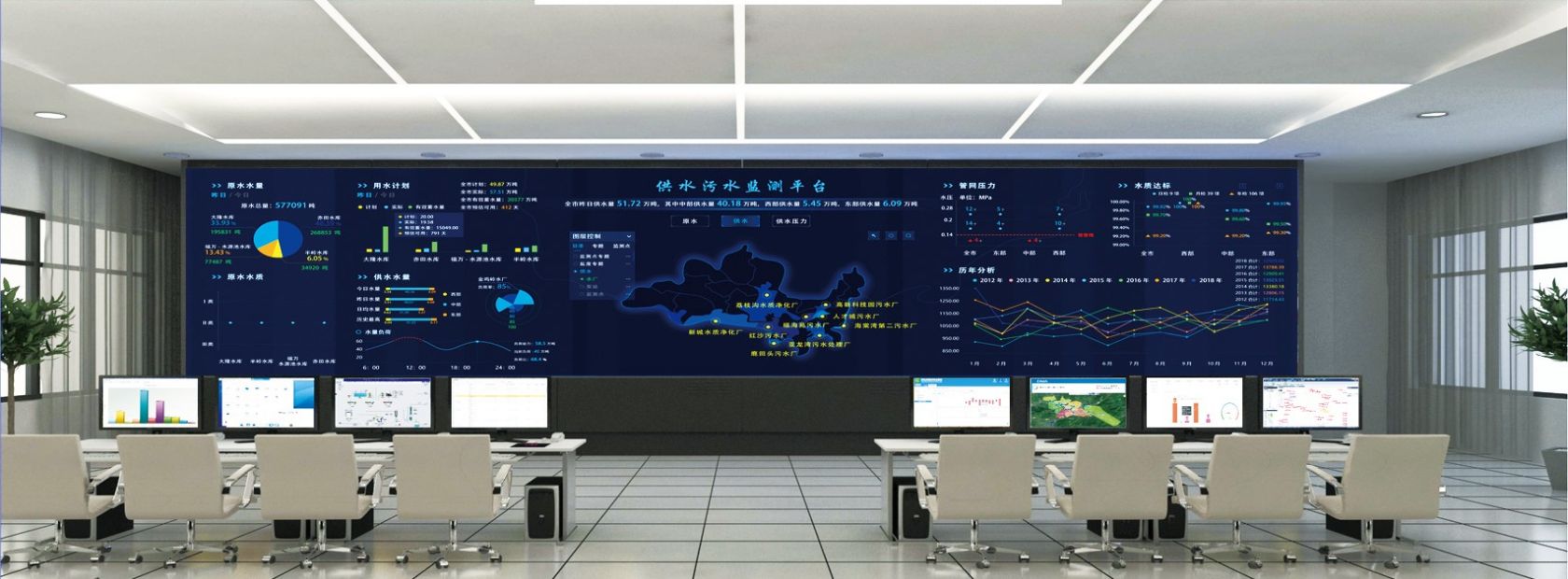

4、污水廠plc控制系統管理中心信息平臺

      1）工藝流程的監控：展示污水處理工藝流程，展示各節點運行設備的運行狀態，控制狀態，數據狀態。掌握污水生產過程的整體運行情況，如本日，本月，本年的（入水總流量，入水瞬時流量，出水總流量，出水瞬時流量，電能能耗），當前入水，出水的水質參數。

      2）能耗分析：展示污水生產運行中對各節點運行設備的電能消耗。按時、日、月，年分析各工藝節點電能消耗占總能耗百分比情況，工藝節點各設備電能消耗占本工藝節點能耗總能耗的百分比情況。在改進工藝運行參數后與改進行前的能耗情況，分析出優運行數據，為節能減排提供大數據依據。

      3）智慧運行：在污水生產運行中，對設備、儀表建立設備檔案，記錄運行時間，維護時間間隔，對污水生產過程中設備的維護與檢修做到安全標準，并建立運營檔案。同時根據污水生產過程中儀表返回的數據進行分析，判斷相關設備的運行狀態，做出預判，預警。智慧運行系統為污水生產提供安全保障。

      4）視頻監控：在污水廠建立視頻監控系統，將視頻通過網絡傳輸至總信息平臺，完成管理部門的視頻監管。攝像頭采用一體化網絡攝像頭，帶夜視功能，圖像達到全高清畫質，現場與監管平臺24小時不間斷視頻傳輸。

      5）數據報表：對所有設備數據進行管理。完成數據的處理存儲和日常運營管理。存儲的數據資料將用于生產調度，預報參考之用。建立日常運營班、日、月、年報表。班報表以一個班工作時間8小時為準，一天三班。班報表的形式包括正確的班次、日期、報表名稱、采樣點編號、計算單位以及每個采樣點的平均值、小值、大值、連續計量累積值、班的處理水量、能耗、單耗或成本，進行打印和存儲。日、月、年報表的形式與班報表形式類同，組報表的時段為日、月、年。過程變化曲線、參數時序曲線、計量累積曲線、能耗曲線、事故報警總表等，分成日、月、時段銜接。

      隨著兩化融合的深入推進、物聯網等新興技術的興起，水行業技術進入了自動化、信息化綜合集成階段，現場的電氣控制、過程控制、運動控制和數以萬計的儀器儀表測試系統高度有機地融合在綜合自動化網絡上。

實時監控進出污水處理廠的水量和水質主要指標、鼓風機電流、鼓風量、曝氣設備的運行狀況、曝氣池的溶解氧濃度、污泥濃度、濾池堵塞率等數據，并能隨機調閱核查期內上述運行指標數據及趨勢曲線，相關數據至少保存一年以上，作為核算主要污染物減排量的重要依據。采用數據管理、計算、智能擬判，在PC端、授權的手機客戶端、微信小程序多維度實時監控、管理污水運營。將污水處理運營參數、運行條件、運營管理辦法等進行編碼，形成運行管理大腦通過算法形成運行指導方案。數據的積累使得人機結合協同，把大數據分析和算法優化迭代，漸次轉變成污水處理運營的指揮中心，實現管控一體化，保證污水處理系統的穩定運營。

▼

新鼎自動化科技，16年自動化系統工程建設經驗，致力于用智能化改善人們的生活、工作和環境；

新鼎自動化已完成六百余項電氣自動化總包項目，項目遍布全國，服務全球五十多個國家和地區；

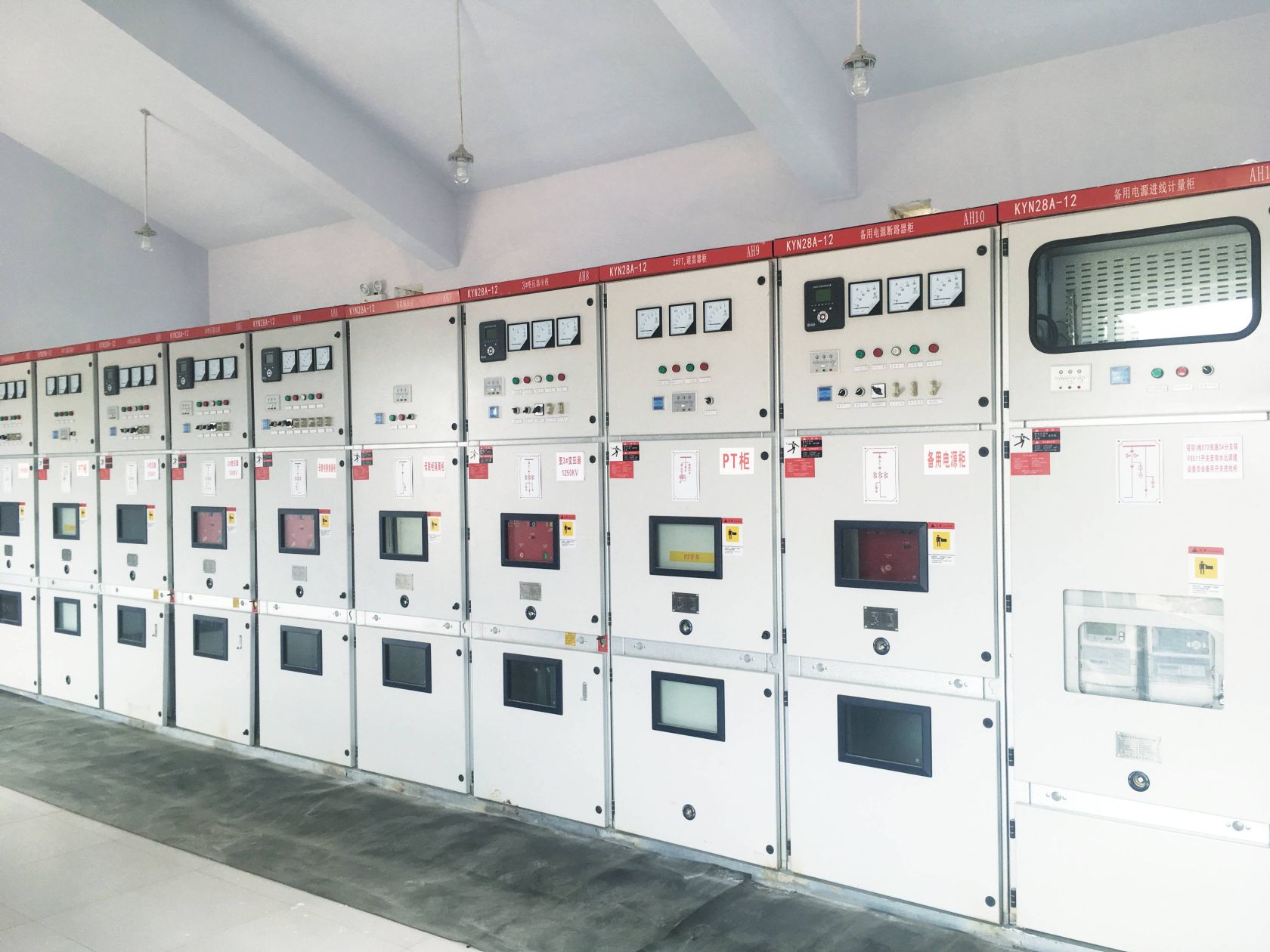

新鼎自動化專注高低壓配電柜/PLC柜/DCS柜的設計、生產、成套集成及現場安裝服務，
