變頻器配電抗器還是濾波器好?
來源:admin
發布時間:2021-12-30 10:14:16
瀏覽量:116次


(一)在變頻器輸出側共有以下幾種選件:

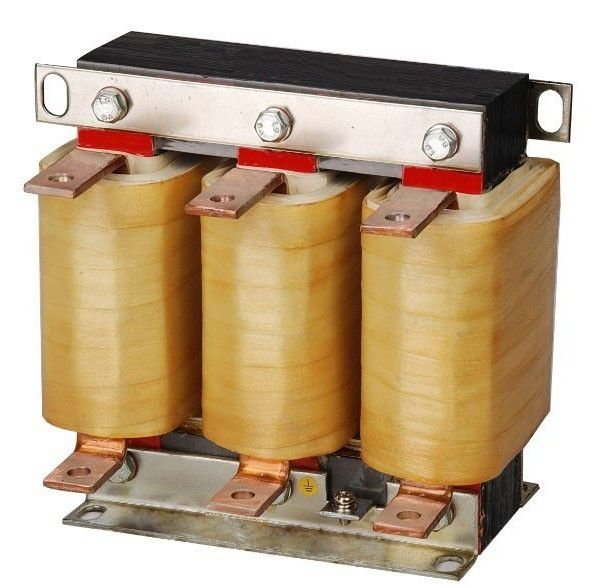

1)輸出電抗器(Output reactor):當變頻器輸出到電機的電纜長度大于產品規定值時,應加輸出電抗器來補償電機長電纜運行時的耦合電容的充放電影響,避免變頻器過流。輸出電抗器有兩種類型,一種輸出電抗器是鐵芯式電抗器,當變頻器的載波頻率小于3KHZ 時采用。另一種輸出電抗器是鐵氧體式,當變頻器的載波頻率小于6KHZ 時采用。
2)dv/dt 濾波器(Output dv/dt filter):是為了限制變頻器輸出電壓的上升率來確保電機的絕緣正常。
3)正弦波濾波器(Sinusoidal filters):它使變頻器的輸出電壓和電流近似于正弦波,減少電機諧波疇變系數和電機絕緣壓力。
(二)在變頻器的輸入側有以下幾種選件:
1)進線電抗器(Input Reactor:進線電抗器可以抑制諧波電流,提高功率因數以及削弱輸入電路中的浪涌電壓、電流對變頻器的沖擊,削弱電源電壓不平衡的影響,一般情況下,都必須加進線電抗器。
2)EMC無線電干擾濾波器:EMC濾波器的作用是為了減少和抑制變頻器所產生的電磁干擾。EMC濾波器有兩種,A級和B 級濾波器。EMC A級濾波器用在第二類場合即工業場合,滿足EN50011A 級標準。EMC B 級濾波器多用于第一類場合即民用、輕工業場合,滿足EN50011 B 級標準。
