西門子S7-1200能否全面取代S7-300?
來源:admin
發布時間:2021-10-12 17:09:19
瀏覽量:260次
S7-1200作為新推出的緊湊型控制器,其產品定位在原有的SIMATIC S7-200和S7-300之間,它與S7-300的區別主要體現在硬件、通信、工程、存儲器、功能塊、計數器、定時器、工藝功能等方面。

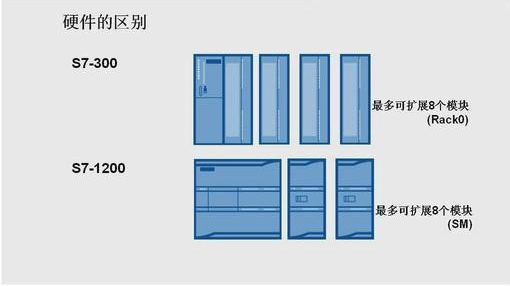

一、硬件的區別。在硬件擴展方面,S7-300的主機架多支持八個擴展模塊,而S7-1200支持擴展多八個信號模塊和多三個通信模塊。以S7-300 CPU313C和S7-1200 CPU1214C為例,S7-1200的CPU支持通過信號板來增加IO點數,而S7-300CPU的IO點數是固定的。在硬件組態方面,S7-300和S7-1200的地址都可以由用戶手動進行重新分配。
圖片
硬件的區別

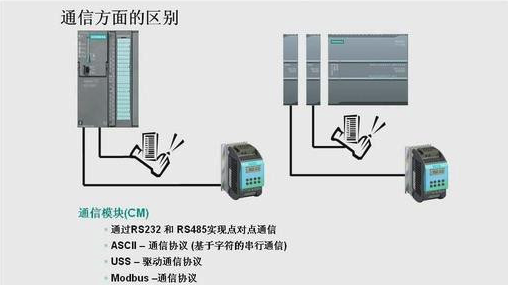

二、通信方面的區別。串行通信方面,S7-300和S7-1200都支持通過RS232和RS485實現點對點通信,支持ASCII、USS和MODBUS等通信協議。S7-300需要選用帶PTP接口的CPU或者CP模塊,實現RS232的串口通信。而S7-1200則是通過RS232通訊模塊來實現串口通信。S7-1200本機集成了PROFINET接口,支持與編程設備、HMI以及其他CPU之間的通信。
圖片
通信的區別

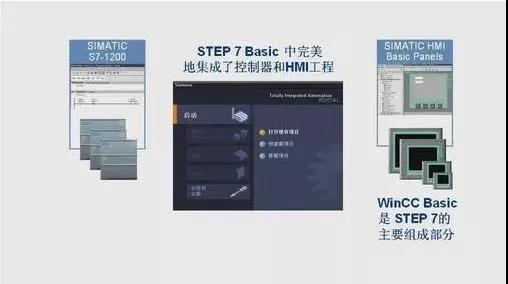

三、工程方面。S7-1200的編程軟件STEP7 Basic提供了一個易用集成的工程框架,可用于SIMATIC S7-1200和精減HMI面板的組態。
圖片
工程框架

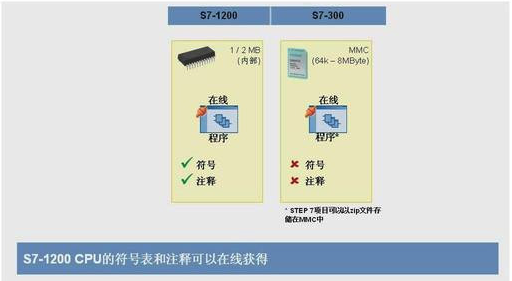

四、存儲方面的區別。S7-300和S7-1200的程序存儲器和數據存儲器的大小都是浮動的。S7-1200 CPU的符號表和注釋可以保存在CPU中,可在線獲取。在S7-1200中利用符號化存取,可以zui優化分配數據塊所占的存儲區。在保持存儲區方面,S7-1200多可以設置2048個字節的保持區,可以對數據塊中的離散變量設置保持性。而S7-300是以字節為單位進行保持性設置的。在存儲容量方面,S7-1200的存儲卡大可到24兆字節,對于S7-1200存儲卡是可選項,而S7-300的存儲卡是必選的。S7-300的存儲卡無法存放配方和數據記錄等。另外S7-1200的存儲卡還將用來實現存儲區擴展,程序分配及固件升級等功能。
圖片
存儲的區別

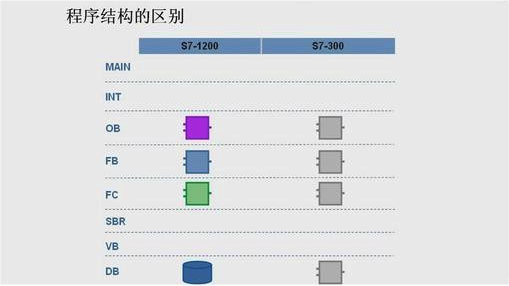

五,程序結構的不同。S7-1200和S7-300一樣,有OB塊、FB塊、FC塊及數據塊等,程序結構高度模塊化,并且可以重復利用,大嵌套深度為16。S7-1200和S7-300類似,都是通過組織塊來分配事件的。
圖片
程序結構的區別

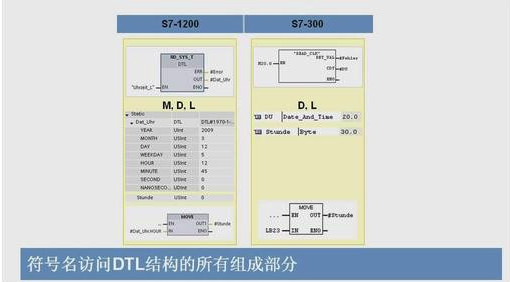

六、數據類型的不同。S7-1200中的新數據類型使應用更加靈活。例如用于日期和時間時,S7-300通過調用系統功能塊SFC讀取日期時間數據,而S7-1200可以通過符號名訪問DTL結構的所有組成部分。
圖片
數據類型的區別

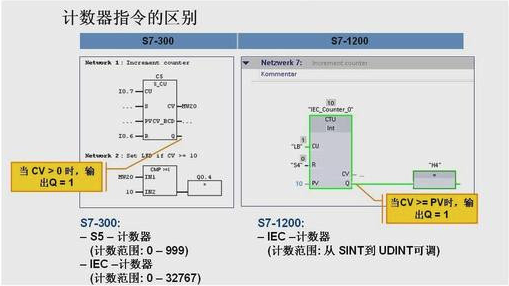

七、計數器指令的區別。S7-300中的計數器在計數值大于零時,計數器輸出置位,而S7-1200中的計數器,在計數值大于等于設定值時,輸出置位。S7-300 S5計數器的計數范圍是0到999,而S7-1200的計數范圍是可調的。
圖片
計數器指令的區別
八、定時器指令的區別,S7-300中的定時器在計時值大于設定值時,定時器輸出置位,而S7-1200的定時器在計時值大于等于設定值時輸出置位。另外S7-1200的定時時間可以像S7-300一樣直接輸入。
圖片
定時器指令的區別

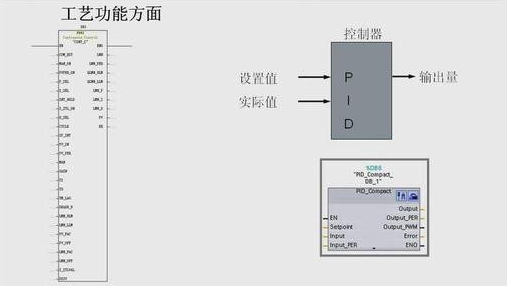

九、工藝功能。S7-1200和S7-300類似,都是通過調用相應的塊來實現不同的工藝功能。
圖片
工藝功能
